Beschreibung

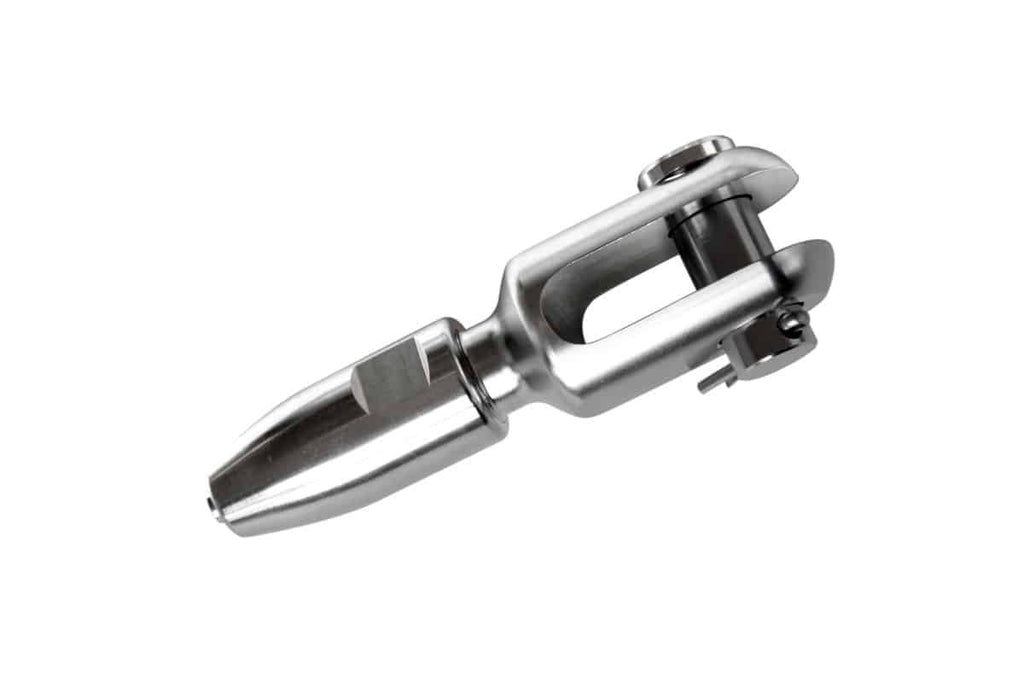

Die Blue Wave Schraubterminals "Cone" aus Edelstahl AISI316 bieten eine leichte und sichere Montage ohne das Benutzen einer Maschiene.
Das Drahtseil wird geöffnet, der Konus wird in das Drahtseil geschoben und einzelne Außendrähte werden um den Konus gelegt. Anschließend wird der Terminal verschraubt. Bitte beachten Sie die Montageanleitung.
Alle Terminals sind mit Konen für die Drahtseilkonstruktion 1 x 19 ausgestattet. Die Schraubterminals "Cone" sind für andere Drahtseilkonstruktionen nicht geeignet.
Diese Terminals sind mit einer Gabel ausgestattet.
Gefertigt aus Edelstahl AISI316.
Weitere Größen sind auf Anfrage erhältlich.
Das Drahtseil wird geöffnet, der Konus wird in das Drahtseil geschoben und einzelne Außendrähte werden um den Konus gelegt. Anschließend wird der Terminal verschraubt. Bitte beachten Sie die Montageanleitung.
Alle Terminals sind mit Konen für die Drahtseilkonstruktion 1 x 19 ausgestattet. Die Schraubterminals "Cone" sind für andere Drahtseilkonstruktionen nicht geeignet.
Diese Terminals sind mit einer Gabel ausgestattet.
Gefertigt aus Edelstahl AISI316.

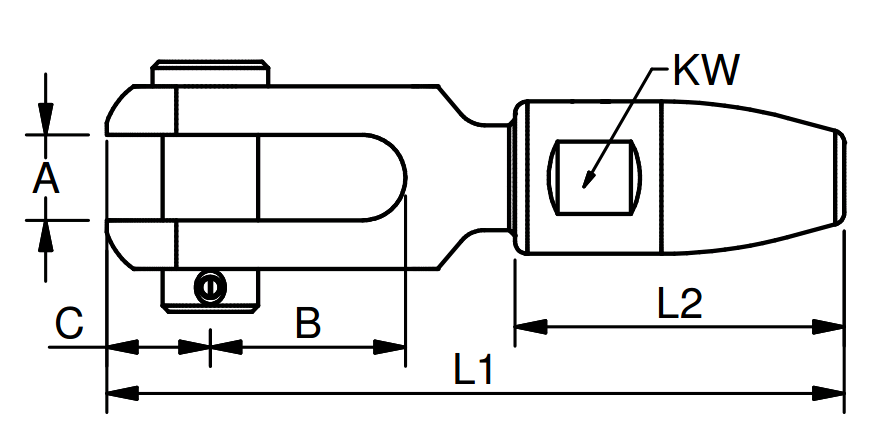

| Art.-Nr. | Draht-Ø mm |
PIN mm |
A mm |
B mm |
C mm |
KW mm |
L1 mm |
L2 mm |
Bruchlast kg |
| PH2204 | 4.0 | 8.0 | 6.5 | 16.0 | 9.0 | 12.0 | 62.0 | 27.0 | 2200 |
| PH2205 | 5.0 | 9.5 | 9.0 | 21.0 | 11.0 | 14.0 | 73.0 | 30.0 | 2800 |
| PH2206 | 6.0 | 12.7 | 11.0 | 26.0 | 13.5 | 17.0 | 90.0 | 38.0 | 4400 |
| PH2207 | 7.0 | 12.7 | 11.0 | 29.5 | 14.5 | 19.0 | 104.0 | 46.0 | 6000 |
| PH2108 | 8.0 | 16.0 | 14.0 | 32.0 | 17.0 | 22.0 | 120.0 | 54.0 | 8000 |
Weitere Größen sind auf Anfrage erhältlich.
